Fabrication du siphon

Afin de tester le siphon j’ai d’abord réalisé un prototype avec une bouteille plastique suivant le schéma ci-dessous afin de réaliser les réglagesschema syphon

Voici des photos du siphon prototype

Siphon de test (version complète) siphon de test (vue intérieur)siphon de test (vue latérale)

Pour le système de désamorçage j’ai utilisé une simple paille.

L’avantage de ce prototype c est que l on voit au travers et l on comprend mieux le fonctionnement du siphon. Le système de désamorçage avec la paille n’est pas obligatoire mais il facilite le désamorçage du siphon.

Pour l’évacuation de l’eau, j’utilise un système de raccordement de récupérateur d’eau (environ 10€ dans les magasin de bricolage)

siphon (jonction)

Photo du bac avec évacuation

Bac vu du dessous

Bac fini

Je l ai testé avec un bac de culture où je me contentais de le remplir d’eau  afin de voir le déclenchement du siphon et régler la hauteur d’eau max.

Une fois le tuyau d’évacuation a la bonne hauteur, je suis passé a la réalisation du système définitif.

suivant le schéma ci-dessous

schema syphon complet

J’ai commencé par réaliser un pare-media afin d’empêcher les billes d’argiles de venir dans le siphon.

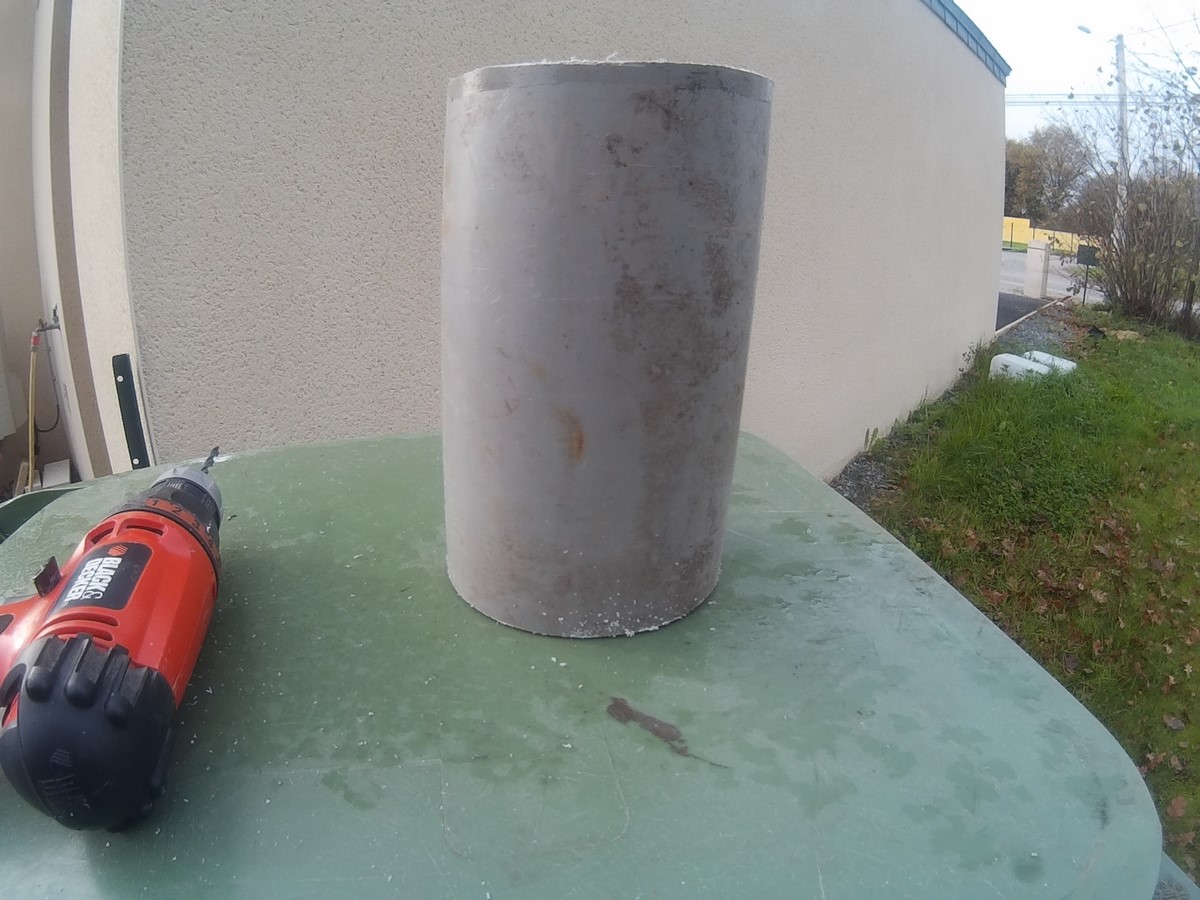

Pare-media (1)

CAMERA

Dans cette version je me suis contenté de prendre un tuyau de PVC de diamètre supérieur (Ø120) à celui du siphon et de percer des trous afin de laisser passer l’eau.

Ensuite j ai réalisé le siphon j’ai pris un tuyau (Ø100) puis un manchon et un bouchon de même diamètre.

siphon complet monté ( vue latérale)

siphon complet monté

J’ai percé un trou en haut afin d’insérer un tuyau pour le système de désamorçage du siphon. je l’ai maintenu le temps du réglage par un élastique ensuite j’ai mis un point de colle pour le maintenir.

J’ai ensuite taillé la partie inférieur du siphon afin de laisser rentré l’eau et du même coups déterminer la hauteur minimum d’eau dans le bac.

Siphon complet ( vue intérieur)

Bas du siphon

Le système de désamorçage doit légèrement être plus haut que les entailles du bas du siphon afin que le désamorçage soit bien opérationnel.

Vidéo de l’amorçage du siphon
